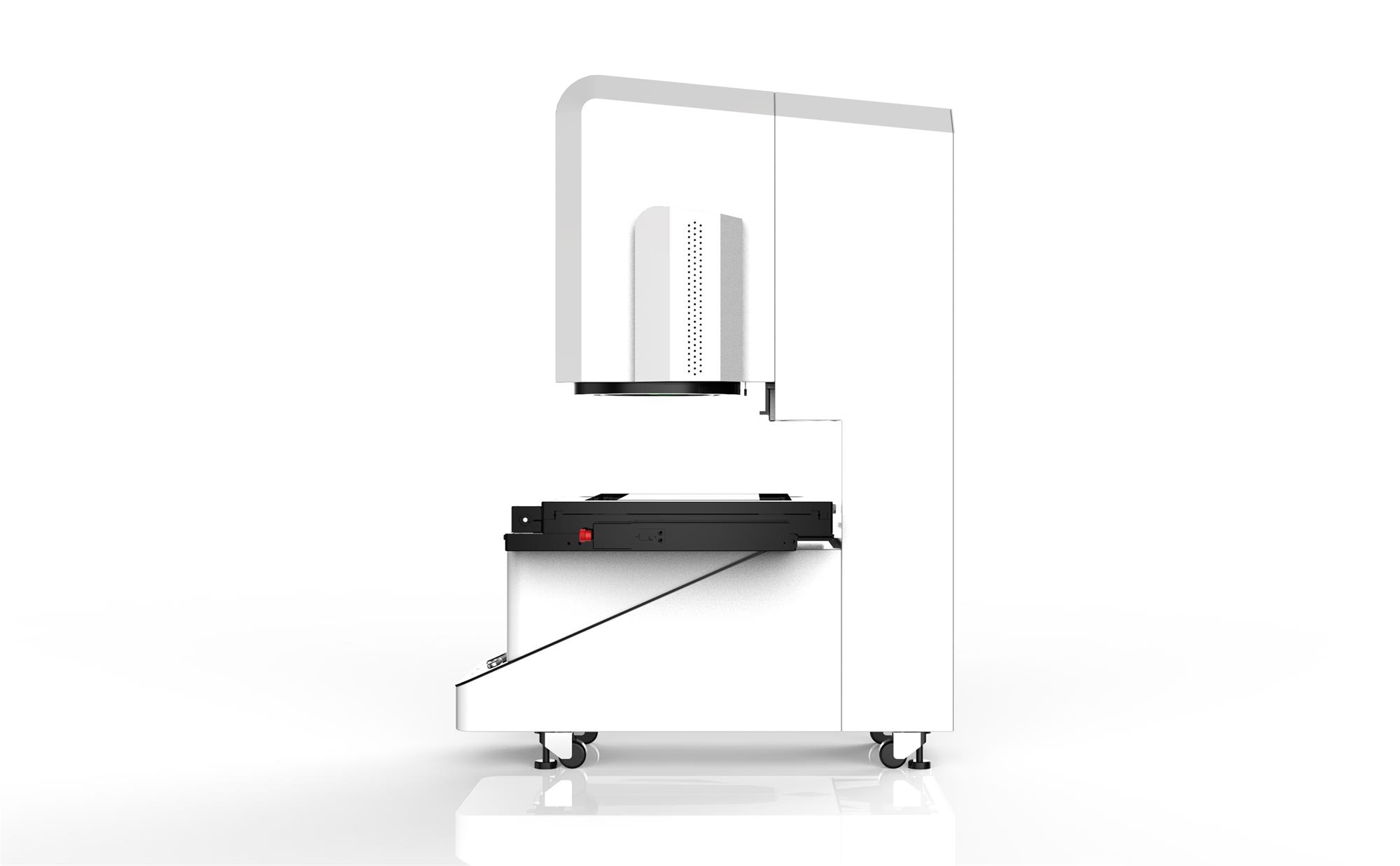

CGP2030A

测量行程：200*300

Z轴移动方式：自动

图像传感器（像素）：1200万

光学镜头：双远心光学镜头

景深（mm）：80

测量精度（um）：±2（高精度模式，无拼接 ）±5（广视野模式，无拼接）±（4+002L）（高精度模式，有拼接）±（7+0.02L）（广视野模式，有拼接）

重复性（um）：±2广视野 ±1.5高精度

光源：1000级程控光源，轮廓光，远心平行光，表面光，LED环形光

图像处理：IVT先进图像分析法，256灰度等级，100：1亚像素处理技术

软件：IVT-VISION

最小显示单位（mm）：0.0001

Z轴移动范围（mm）：45

Z轴工作距离（mm）：145

外形尺寸（mm）：590*500*980

重量（KG）：85

承重（KG）：5

工作环境：电源：220V/50Hz 震动＜0.002mm/s,＜15Hz

一键式影像测量仪又叫闪测仪，是近年兴起的快速影像测量设备，主要是为了满足各种元器件大批量生产过程中，更高速、更便捷、更精准的测量需要。其采用双远心高分辨率光学镜头，结合高精度图 像分析算法，并融入一键闪测原理。CNC 模式下，只需按下启动键，仪器即可 根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，真正实现 一键式快速精准测量。其测量速度极快，能在 2 到 5 秒内完成 100 个以内的尺寸的绘图、测量及 公差的评价，效率是传统二次元影像测量仪的数十倍同时避免了因测量行程增大而受到影响阿贝误差。重复测量精度高，解决了同一 个产品反复测量数据一致性差的现象，仪器结构简单，不需要位移标尺光栅尺，在测量过程中也不需要移动工作台， 所以仪器的稳定性能好。由于精度标尺是 CCD 相机的像素点，而像素点是不会随时间变化，也不会受 到温湿度的影响，所以仪器的精度稳定，并可以通过软件实现测量精度自动 校准。
